Design médical, la Core Station de Ecential Robotics

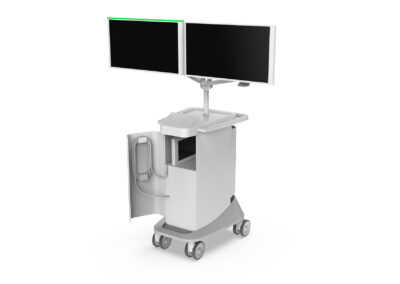

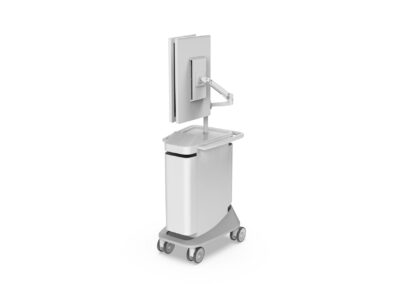

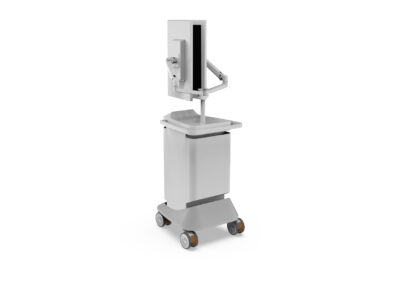

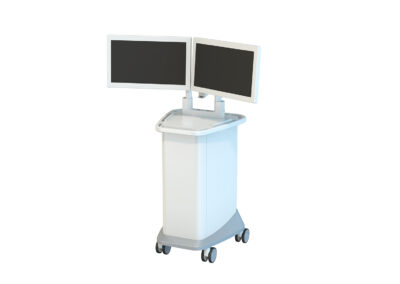

L’objectif de cette étude design était de créer une station médicale auxiliaire s’inscrivant dans une gamme de machines développée en parallèle. Le positionnement de marque, les valeurs et la signature avaient déjà été définis pour les autres produits, bien plus contraints techniquement. Nous avons effectué un tour d’horizon des produits concurrents avant de proposer 3 avant-projets. Chacun explorait une architecture différente et des configurations distinctes des éléments internes.


eCential Robotics est une société grenobloise spécialisée dans la robotique chirurgicale. Elle développe et commercialise un système unique qui associe imagerie 2D/3D robotisée, navigation en temps réel et robotique chirurgicale. Avec 100 brevets et 7 marques déposées, l’entreprise eCential Robotics a conçu une plateforme robotisée et innovante facilitant les procédures de chirurgie orthopédique par la création d’un système complet.
L’agence LEFEBVRE PRODUCTIONS accompagne depuis 2018 la réalisation des produits d’eCential Robotics. Le premier projet a consisté donner une image ainsi qu’à rationaliser la lecture du C-Bot puis de l’ensemble des équipements du système Station et CoBot. La relation s’est affirmée au fil des années jusqu’à ce que l’agence devienne un véritable partenaire local pour développer un design médical cohérent et une ergonomie exemplaire pour les différents usagers au bloc opératoire.

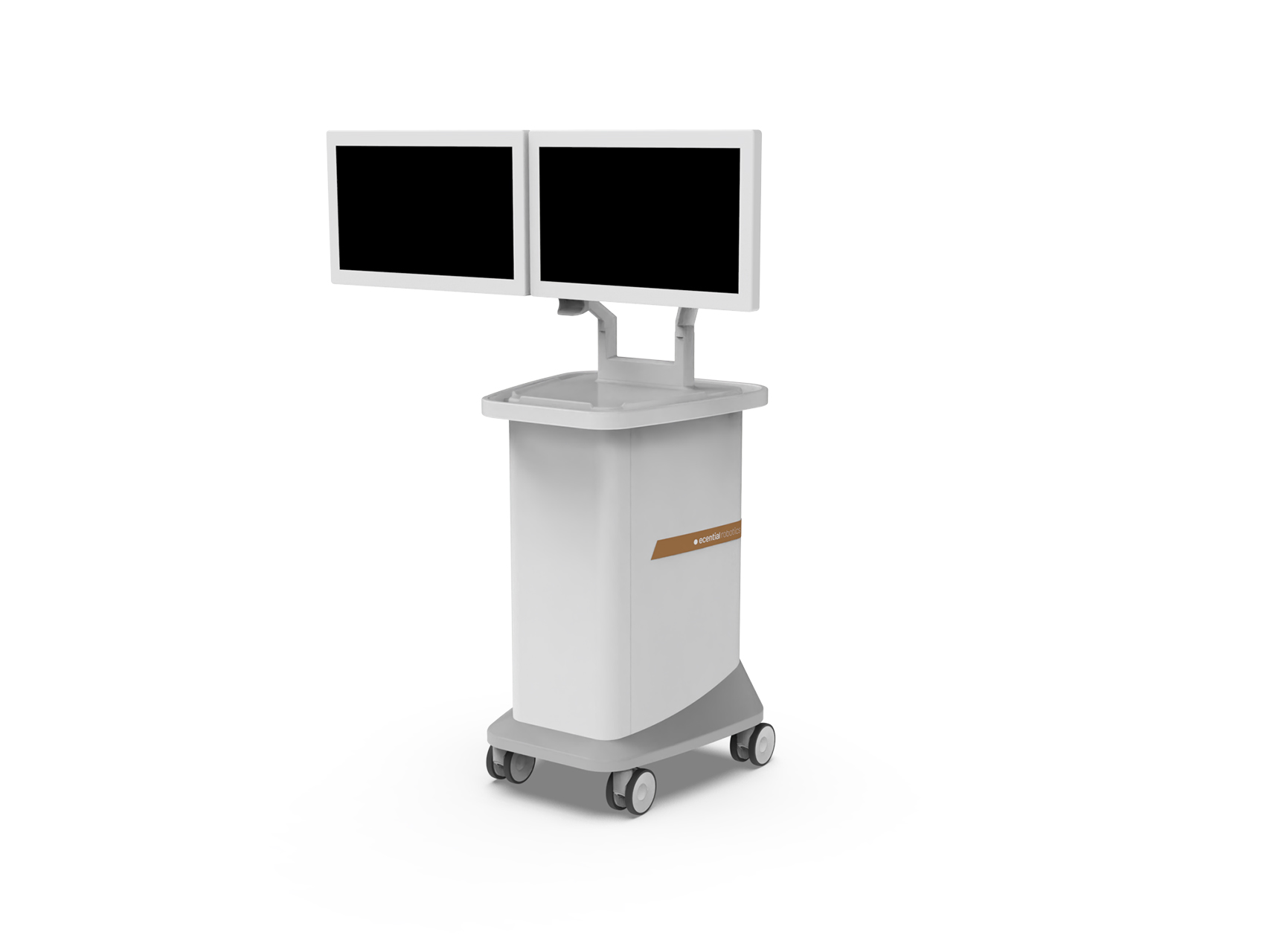

Après l’ensemble C-arm, Station et Robot formant la première plateforme robotique de chirurgie, un nouveau projet de station a été créé par l’agence : la Core Station

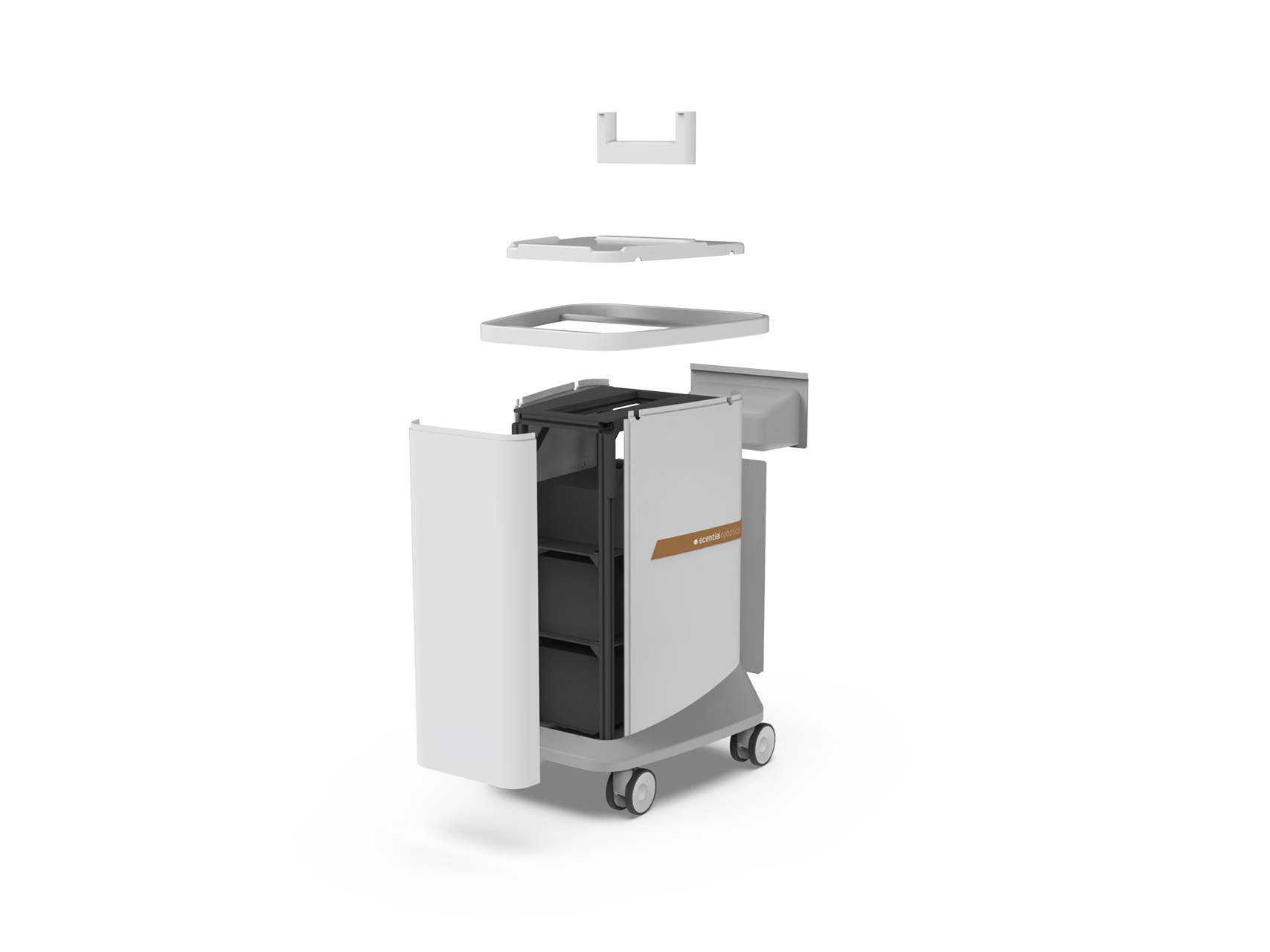

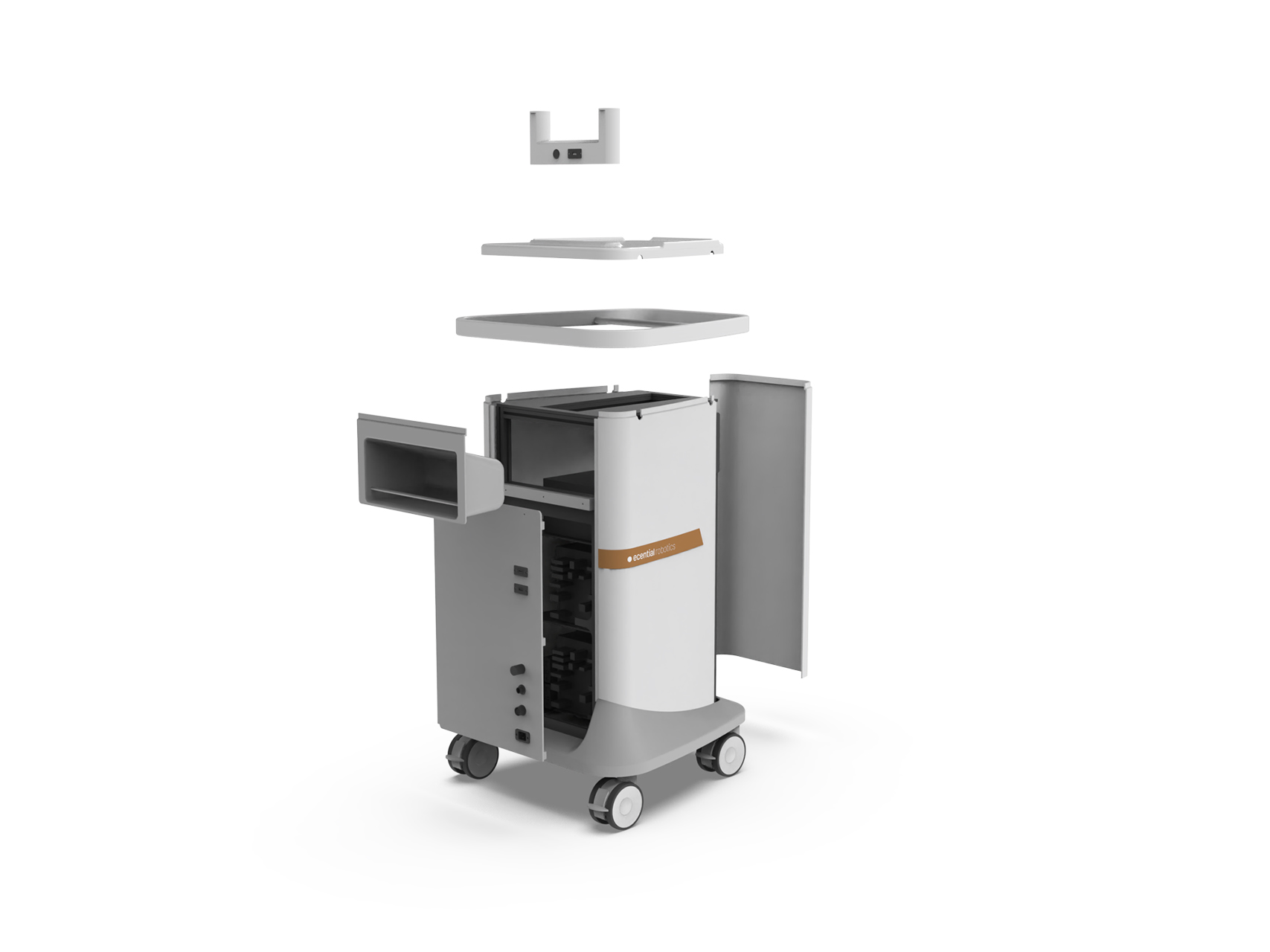

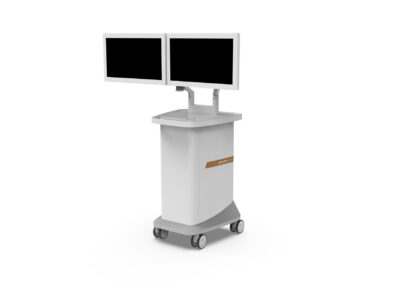

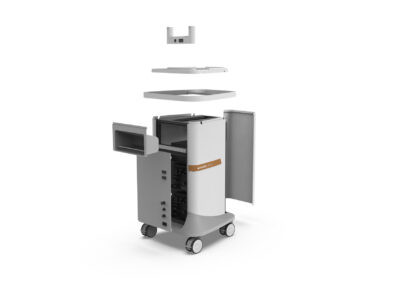

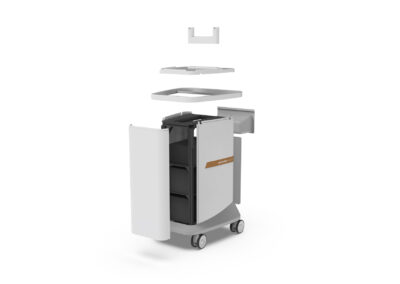

L’étude a débuté par le positionnement de marque, les valeurs et la signature en parallèle aux autres produit plus contraints techniquement. Nous avons aussi exploré les produits concurrents et leurs discours formels avant de proposer 3 avant-projets. Chacun explorait une architecture différente et des configurations distinctes des éléments internes. Nous avons créé une architecture originale permettant d’avoir une face avant plus fine et peu encombrante visuellement, avec une empreinte au sol réduite. Cette forme laisse une grande possibilité de circulation autour de la station. Ces parois galbées et légèrement évasées finalisent l’esthétique général et son caractère nettoyable. Le produit s’intègre ainsi mieux dans la salle d’opération en restant séduisant.
L’étude d’ergonomie a aussi porté sur les différent éléments interface des utilisateurs : Les écrans, la télécommande, la signalisation lumineuse.
Les écrans :

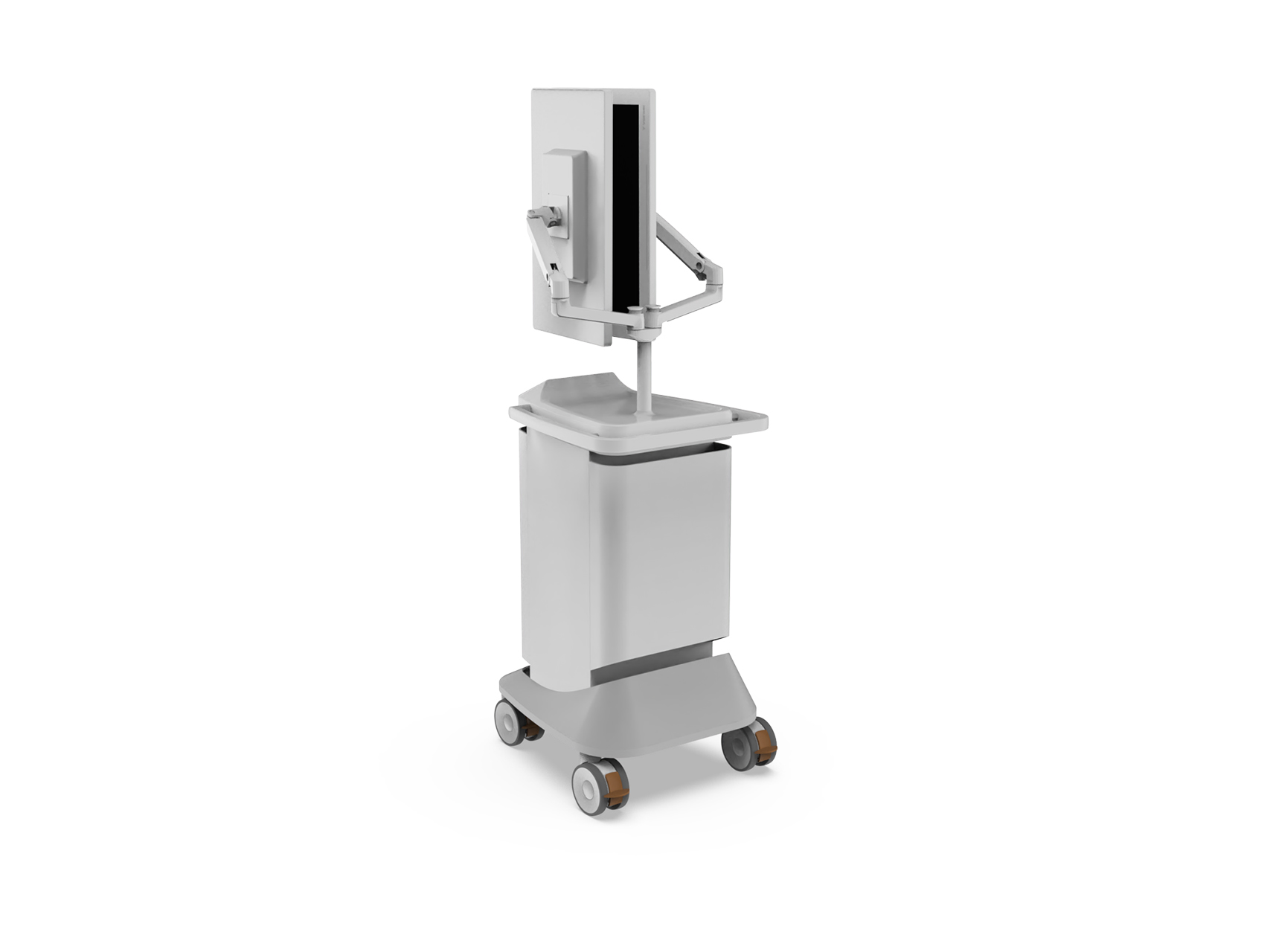

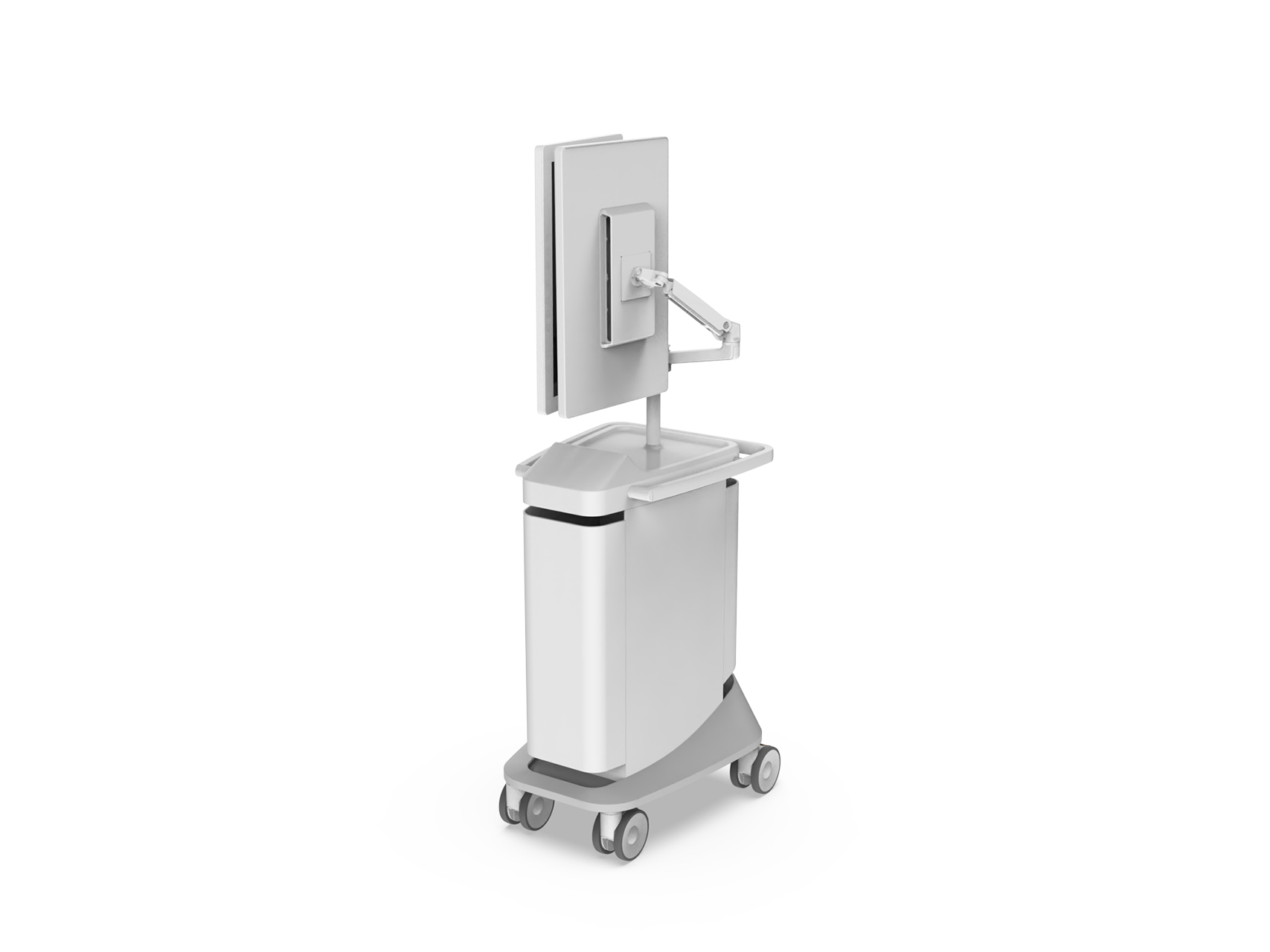

Nous avons définis le positionnement du mât des écrans, pour garantir une accessibilité aux chirurgiens et aux opérateurs, sans compromettre l’équilibre, la stabilité et la compacité lors du transport de la Core Station. En parallèle, il a fallu explorer plusieurs tailles d’écrans (23.8, 27 et 31.5 pouces), l’objectif étant d’aboutir à une solution cohérente entre la lecture et l’encombrement global. Il était aussi impératif de ne pas dépasser du chariot en position rangée pour ne pas risquer de les endommager pendant des déplacements. C’est la poignée débordante qui remplit la fonction de pare-chocs. En aluminium, elle est parfaitement indéformable et garantie une protection optimale des écrans.
La télécommande :

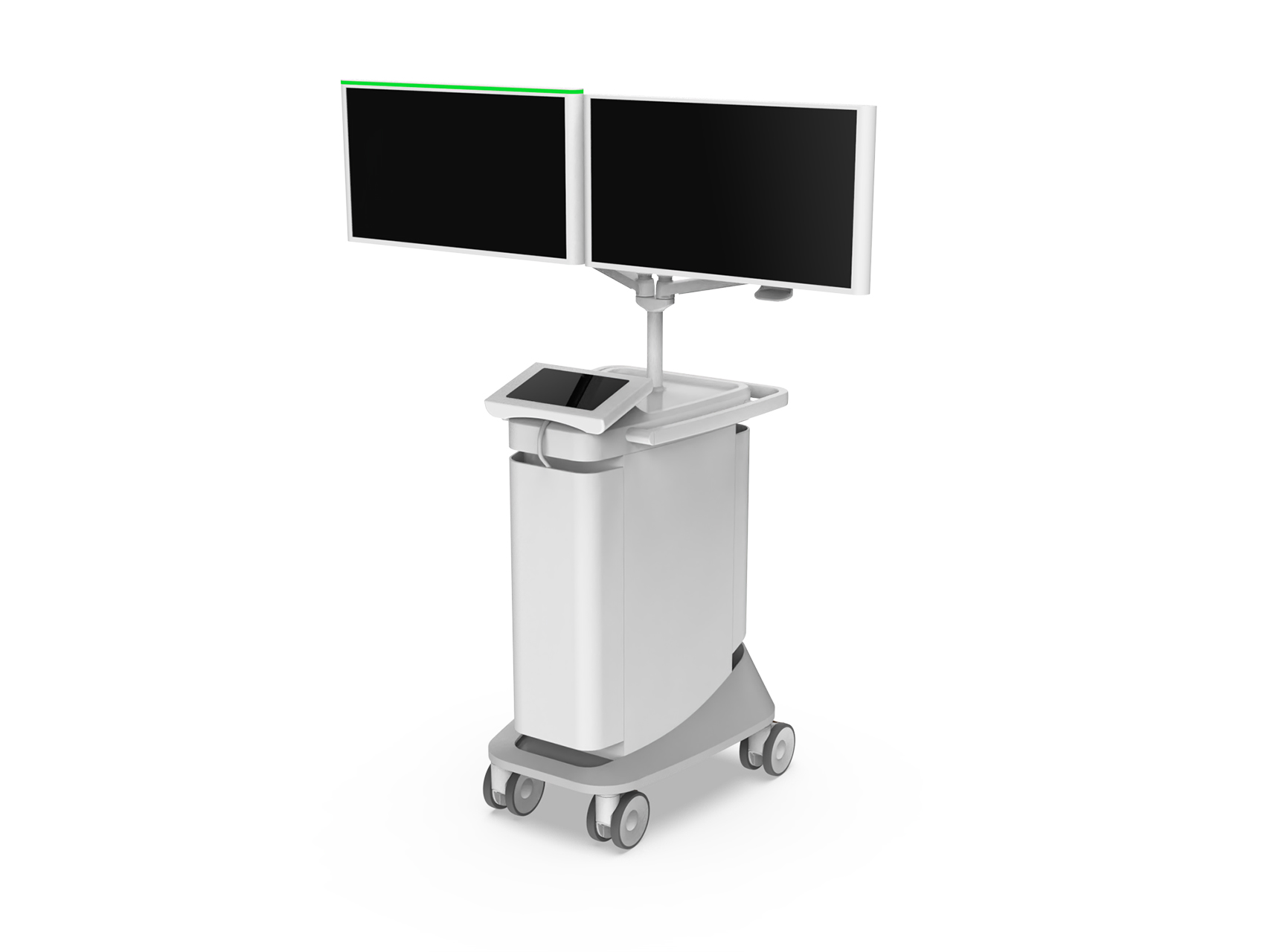

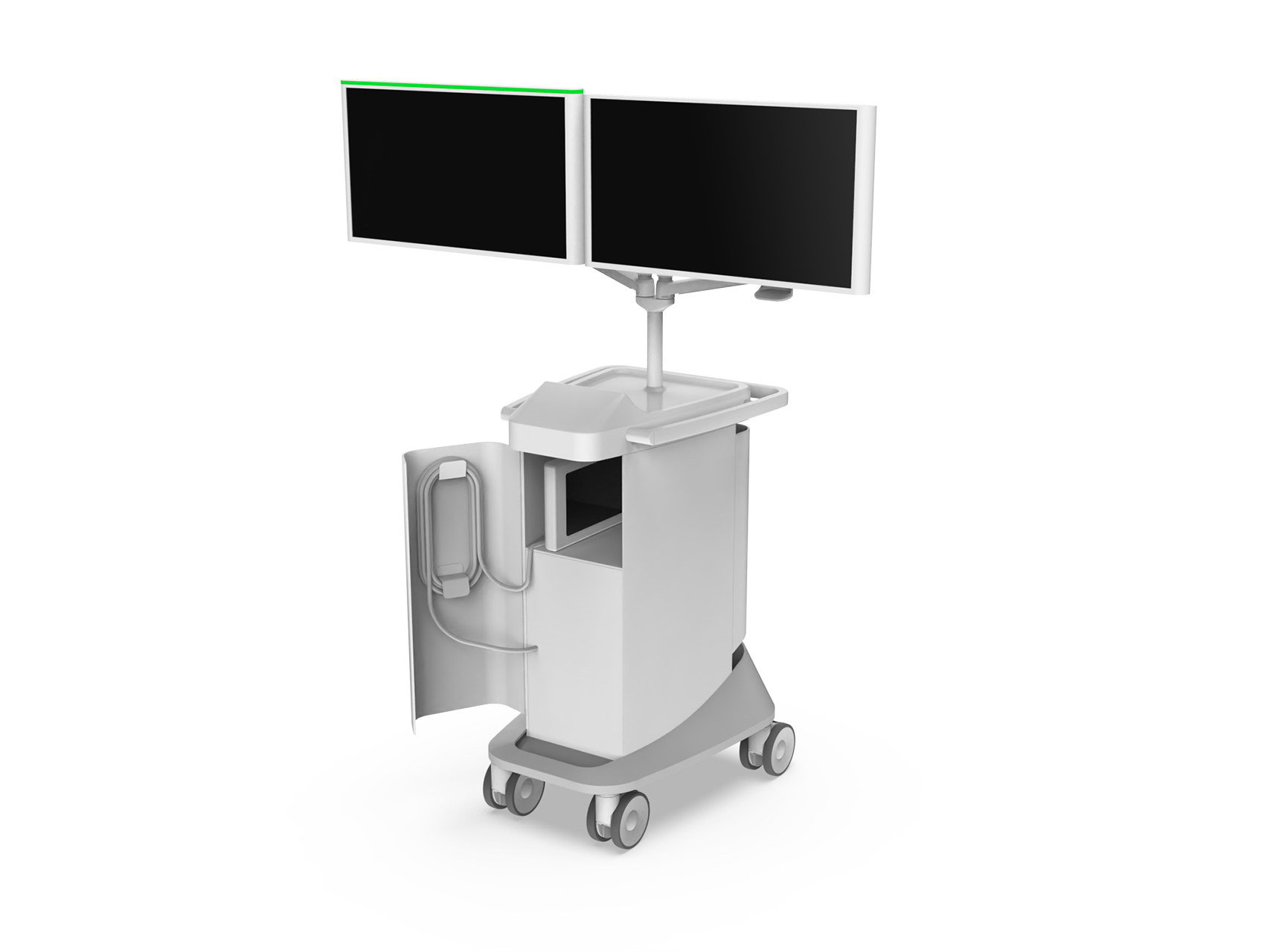

Nous avons imaginé différents scénarios pour une tablette de contrôle rattachée à la station par un câble. Elle devait servir de télécommande pour le personnel soignant en zone stérile ou non. L’option sans fil était dès le départ écartée, compte tenu du temps de développement dont nous disposions. Elle devait pouvoir être portée à deux mains par un opérateur, fixée à la table d’opération via un support pour le chirurgien, et apposée directement sur la station. Cette dernière contrainte nécessitait d’avoir une proéminence sur son dessus, permettant de positionner cet écran à un certain angle pour être confortablement lisible et ne pas refléter les lumières du bloc opératoire. Nous avons réalisé plusieurs essais de maquette sommaire pour tester différentes préhensions. Un compartiment fermé à l’avant de la station pour le stocker a été également étudié, en entreposant la télécommande et un enrouleur pour son fil.
Le signal lumineux :

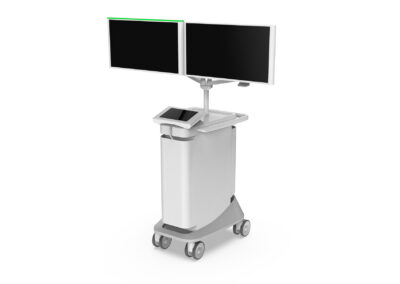

Compte tenu des mesures de sécurités à prendre par le personnel soignant lors des scanners aux rayons X, des réglementations nous imposaient de disposer des signaux lumineux visible en tout point. Ils devaient communiquer lorsque la machine est prête à tirer, par une lumière verte, et lorsqu’elle se trouve en cours de shoot, par une lumière orange. Nous avons proposé un pourtour pour la télécommande, le bas du mât des écrans et un liseré sur l’un des deux. La dernière option, préférée pour sa visibilité à 360.
